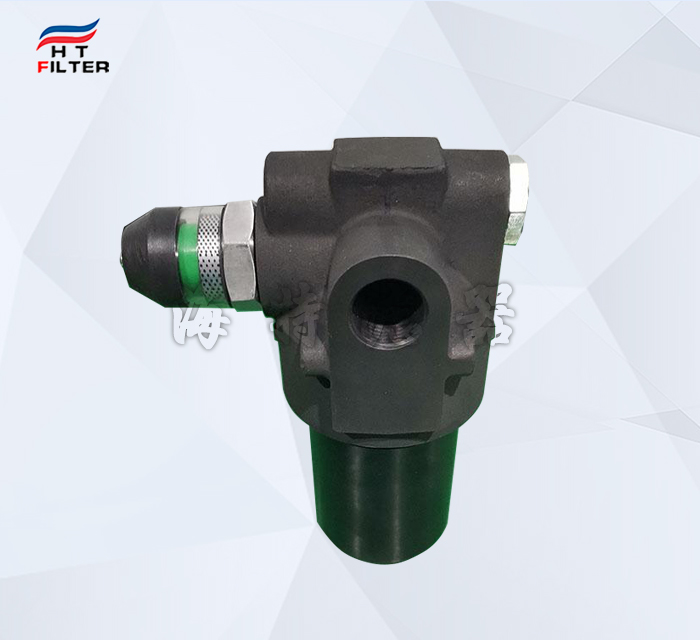

ZU-H、QU-H压力管路过滤器

基本参数
型号:ZU-H QU-H10 25 40 63 100 160 250 400 630 800 材质:壳体碳钢材质/滤材玻纤或者金属网
过滤精度: 1~30μm 公称压力: 32Mpa
过滤介质: 液压油 水-乙二醇 结构形式: 单筒式/左进右出

产品简介:

ZU-H、QU-H系列压力管路过滤器安装在液压系统的压力管路上,用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥青质、碳渣质等,从而...

产品简介


ZU-H、QU-H系列压力管路过滤器安装在液压系统的压力管路上,用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥青质、碳渣质等,从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。过滤器采用玻璃纤维过滤材质,具有过滤精度高、通油能力强、原始压力损失小,纳污量大等优点,但堵塞后清洗比较难,需更换滤芯。
管路过滤器设有压差发讯装置,当滤芯污染堵塞到进出油口压差为0.35MPa时,即发出开关信号,此时更换滤芯,以达到保护系统安全的目的。

过滤器产品推荐
PHC系列高压管路过滤器   PLA系列低压管路过滤器   YPM系列中压管路过滤器


技术参数

基本参数
品牌厂家 海特滤器 型号 QU-H100x*P
公称压力 32MPa 额定流量 100L/min
过滤精度 1-30μm 连接方式 管式
通径 25mm 重量 12.0kg
压力损失 0.35MPa 滤芯型号 HX-100
过滤介质 液压油、水-乙二醇 滤芯滤材 玻纤
问:压力管路过滤器选型及报价需核实哪些参数?
答:需要核对:产品型号、流量  、工作压力、进出口规格、过滤精度、过滤介质、壳体和滤材材质、工作温度、杂质含量(成分)、油液粘度、是否带配件如旁通阀、发讯器等。
问:压力管路过滤器滤芯材质都有哪些?对应的精度范围分别是多少?
答:按照滤材分类有:油滤纸:10-50um、玻璃纤维:1-70um、HV玻纤:3-40um、金属网:3-500um、烧结毡:5-70um、线隙滤:15-200um。
问:压力管路过滤器的安装有哪些注意事项?
答:压力管道过滤器安装可水平或垂直安装,安装时系统水流方向要跟阀体上箭头方向一致。为了便于维修,过滤器应该跟截止阀一起安装使用,在过滤器的上游后下游都应该安装截止阀,一旦过滤器需要维修,可以关闭上游可下游的截止阀,切断过滤器跟系统的联系。另外,过滤器的上游和下游最好安装压力表,如果上下游压力表读数相差很大,说明过滤网上已经有不少杂质,当有液体流动经过过滤器时,液体阻力比正常使用要大的多,此时需要及时清洗或者更换滤网。
问:管路过滤器的作用是什么 ?
答:管路过滤器是管道输送液体过程中清除固体杂质的设备,其作用是过滤介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞。

产品特点

  • 易安装,拆卸方便,同时过滤器接口灵活,可随意改变接口连接方式;

  • 设置液压油滤芯污染发讯器,油路旁通阀,提高液压系统的可靠性;

  • 滤芯采用玻璃纤维或金属网过滤材质,满足客户现场的不同工况;

  • 铝合金壳体,耐腐蚀,经久耐用,外观银色,高大上;

  • 经过严格的试验,稳定性高,是我司成熟产品。

应用领域

1、纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
2、电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
3、火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
4、机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
