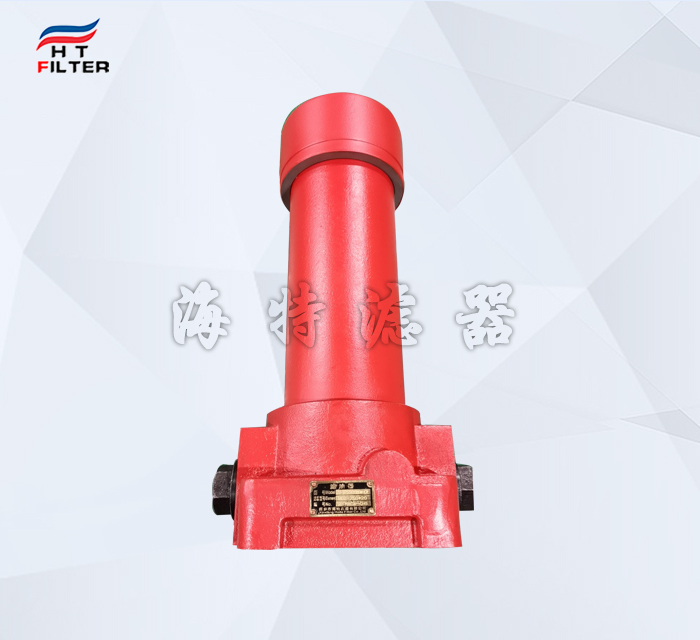

RF直回式回油过滤器

基本参数
型号:RF-60 材质:玻纤
过滤精度: 20μm 公称压力: 0.35mpa
过滤介质: 一般液压油 结构形式: 折叠式

产品简介:

RF系列直回式回油过滤产品简介:RF系列直回式回油过滤器用于液压系统回油精过滤,滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物,使流...

产品简介

RF系列直回式回油过滤器用于液压系统回油精过滤,该过滤器可以滤除液压系统中元件磨损产生的金属颗粒一及封件的橡胶等污染物,使流回油箱的油保持清洁。
过滤器产品推荐
NJU系列箱外内积式吸油过滤器   XNL系列箱内回油过滤器     YPM系列中压管路过滤器

技术参数

基本参数
品牌厂家 海特滤器 型号 RF-60
额定压力 1.6MPa 额定流量 60L/min
过滤精度 10μm 连接方式 法兰式
通径 20mm 滤芯型号 LH0060R*BN/HC
重量 23.0kg 滤芯滤材 玻纤
压力损失 0.07MPa 过滤介质 液压油、水-乙二醇


问:过滤器选型及报价需核实哪些参数?
答:需要核对:产品型号、流量  、工作压力、进出口规格、过滤精度、过滤介质、壳体和滤材材质、工作温度、杂质含量(成分)、油液粘度、是否带配件如旁通阀、发讯器等。
问:过滤器滤芯材质都有哪些?对应的精度范围分别是多少?
答:按照滤材分类有:油滤纸:10-50um、玻璃纤维:1-70um、HV玻纤:3-40um、金属网:3-500um、烧结毡:5-70um、线隙滤:15-200um。
问:回油过滤器的安装位置是哪里?
答:回油过滤器一般安装位置是在油箱内部、油箱侧边,上部和顶部、也有安装在管路上的回油过滤器。
问:回油过滤器的作用是什么 ?
设在系统末端的回油管路上,其作用是把系统内产生或侵入的污染物在返回油箱前过滤掉。因此它是控制系统污染清洁度最重要的过滤器之一。

产品特点

  • RF系列直回式回油过滤器可直接安装在油箱盖板上,也可以用管子安装。
  • 设有滤芯污染堵塞发讯器,及旁通阀,提高液压交流的可靠性,当滤芯被污染物堵塞或系统液温过低,流量脉动等因素造成进油压力为0.35MPa时,发讯器便发出讯号指示,应及时更换滤芯或提高温度,若此时不能马上停机处理这些故障时,设在滤芯上的旁通阀会自动开启(开启压力为0.4MPa)
  • 滤芯采用玻璃纤维材质,具有过滤精度高,通油能力大,原始压力损失小,纳污量大等优点,其过滤精度以绝对过滤精度标定,过滤比β3、5、10、20≥200过滤效率n≥99.5%符合IS0标准。
  • 方便清洗维护,方便更换液压油滤芯
  • 在一定的工作环境下,保持性能稳定,要有足够的耐久性。

应用领域

1、冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
2、石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
3、纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
4、电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
5、火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净
