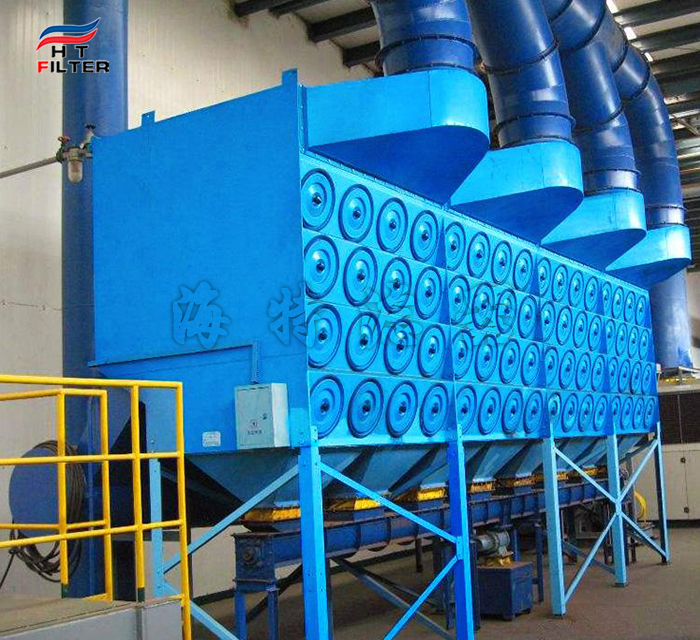

斜插式滤筒除尘器

基本参数
型号:HT-XLC-6 HT-XLC-8系列 材质:壳体材质碳钢/不锈钢
过滤精度: 1-40μm 公称压力: 0.6Mpa
过滤介质: 干式粉尘等 结构形式: 斜插式/筒式/立式

产品简介:

粉体行业斜插式滤筒除尘器工作原理含尘气体在风机的引导下进入除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中一部分颗粒粗大的尘粒在重力和惯性力...

产品简介

斜插式滤筒除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置 在花板上,从清灰效果看,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在滤筒除尘器入口处装有气流分布板。


技术参数

基本参数
品牌厂家 海特滤器 型号 HT-XLC 8-6
结构形式 集成式滤筒除尘器 空气过滤量 57600m³/h
初阻损 170Pa 过滤精度(效率) ≥1/99.96
过滤面积 960㎡ 反吹气量 0.2m³/min
反吹气压 0.4-0.6Mpa 滤芯数量 96
滤芯尺寸 Φ320x1000 滤芯材质  木浆纤维
外形尺寸 6060x2300x4080 进出风口尺寸 400x900x6
问:粉尘车间安装滤筒式除尘器根据哪些参数进行选型?
答:滤筒除尘器需要提供车间粉尘详情,有没有高温?具体工矿使用要求,过滤面积和过滤风量等,了解安装现场场地是否有限制,我们可以根据现场工矿要求推荐合适的规格尺寸.
问:粉尘车间安装滤筒式除尘器可以出设备图纸吗
答:可以,我们可以根据您的安装现场配套合适的滤筒式除尘器设备图纸图.
问:粉尘车间安装滤筒式除尘器可以用在哪些工矿?
答:粉尘车间安装滤筒式除尘器广泛应用于水泥,钢铁、电力、食品、冶金、化工等工业领域。
问:粉尘车间安装滤筒式除尘器处理风量可以达到多少?
答:粉尘车间安装滤筒式除尘器推荐风量7200m³/h-57600m³/h,可根据工矿要求推荐合适的风量。
问:粉尘车间安装滤筒式除尘器的优点有哪些?
答:粉尘车间安装滤筒式除尘器净化效率好,操作简单,清灰连续,阻力稳定,过滤速度高,除尘效率高。
问:粉尘车间安装滤筒式除尘器可以耐高温吗
答:可以,滤筒式除尘器可以根据工矿选择耐高温型,防潮湿型,阻燃型等等。

产品特点

  • 沉流式布局及滤筒斜装结构:滤筒除尘器在工作过程中同步清灰效果好。
  • 净化效率好:对于亚微米以上的粉尘有99.9%以上的净化效率,设备运行阻力低,有效节约除尘系统的能耗。
  • 尘气入口设置流分布板,有缓冲及耐磨作用:阻挡大颗粒粉尘,延长滤筒的使用寿命。
  • 滤筒15°倾斜抽屉式安装:滤筒拆换更方便,除尘器本体内不设置传动部件,使其维修工作减少,节省大量维修费。
  • 模块式组合,大小可以随意选择:可以扩大原有组合,增加除尘机组,不需要对原有设备进行太多改动。
  • 滤筒式除尘器操作简单:清灰连续,阻力稳定,过滤速度高,内部无运动机件,设计简单,除尘效率高。可使含尘气体净化到15mg/m³及以下。
  • 结构简单,外形体积小,节约用地面积:实维修方便,使用寿命长,设备结构合理,保养维修简单,费用低廉,更换滤筒方便快捷,无须任何工具。
  • 设备节能,根据系统风机的风压确定:运行阻力为500-800pa,初阻力为170pa,终阻力为1200pa。
  • 可采用PLC控制可调脉冲反吹,设有国外进口压差显示仪:多种滤筒材质供用户选择,包括耐高温型,防潮型,阻燃型等。

应用领域

1.滤筒除尘器广泛应用于冶金、建材、化工、电力、医药、非金属、烟草、食品、塑料、干燥、喷粉、焊接烟尘等生产尘埃的场所。
2.斜插式滤筒除尘器是一种高效节能的粉尘净化设备。 广泛用于机械制造、打砂、化工涂料、建筑、材料、医药生产、电子、木器加工等行业生产所产生的粉尘净化。处理风量: 5000~110000m/h.
