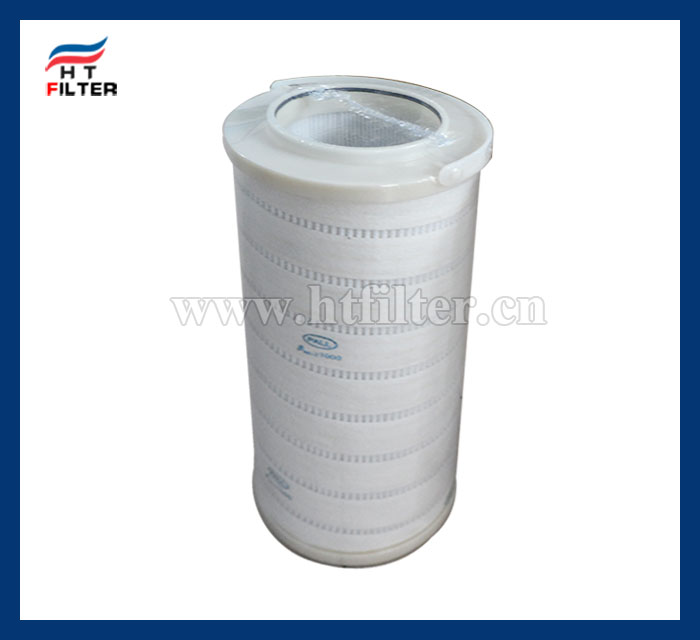

PALL颇尔滤芯HC8314FKN16H

基本参数
型号:HC8314FKN16H	材质:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V
过滤精度: 6微米	公称压力: 1.6Mpa
过滤介质: 一般液压油磷酸脂液压油乳化液水-乙二醇	结构形式: 折叠滤芯

基本参数

型号:HC8314FKN16H

材质:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V

过滤精度: 6微米

公称压力: 1.6Mpa

过滤介质: 一般液压油磷酸脂液压油乳化液水-乙二醇

结构形式: 折叠滤芯

产品简介：

HC8314FKN16H产品应用，产品说明，型号推荐。

产品简介

PALL颇尔滤芯HC8314FKN16H产品简介：

PALL颇尔滤芯HC8314FKN16H是安装在液压系统的油路中用于清除液压系统中各元件磨损的金属粉末及其它机械杂质使油路保持清洁，可延长液压系统寿命；低压系列滤芯还设有旁通阀。当滤芯未及时更换时，旁通阀能自动打开，保证系统正常运转。目前该颇尔pall系列产品是美国，德国，英国、意大利等国同类产品的替代品。PALL颇尔滤芯广泛应用于石油、化工、冶金、航空、电子、电力、制药、环保、原子能、核工业、天然气、耐火材料、消防设备等领域的净化。

PALL颇尔滤芯HC8314FKN16H型号推荐：
HC8314FKS16H HC8314FKZ39H HC8314FCP39H

技术参数

1.滤芯工作介质：一般液压油磷酸脂液压油乳化液水-乙二醇

2.滤材：玻纤滤纸

可选滤材：玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V

3.过滤精度： 6微米

Ｚ１微米Ｐ３微米Ｎ６微米

Ｓ１２微米Ｔ２５微米Ｒ４０微米

4.工作压力：2Mpa

00---低压,带旁通阀的壳体，滤芯承受压差2 MPa ，在下端盖外径上有三个凸包.

01---高压,不带旁通阀的壳体，滤芯承受压差21 MPa，在下端盖外径上有三个圆凹槽.

5.工作介质：一般液压油、磷酸脂液压油、乳化液、水-乙二醇

6.工作温度：-30℃～+110℃

7.密封材料：H-丁腈橡胶

Z-氟胶圈 H-丁腈橡胶 J-乙烯丙烯

8.滤芯类型：油过滤

9.pall颇尔滤芯绕带颜色

T：褐色 S：绿色 N：红色 P：蓝色 Z：黑色

产品特点

滤芯抗破裂性验证按ISO 2941

滤芯结构完整性按ISO 2942

滤芯相容性验证按ISO 2943

过滤器过滤特性按ISO 4572

过滤器压差特性按ISO 3968

应用领域

(1)pall颇尔滤芯要装在泵的吸油口处：泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。

(2)pall滤芯安装在泵的出口油路上：此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装安全阀以防滤油器堵塞。

(3)pall滤芯安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。

(4)pall滤芯安装在系统分支油路上。

(5)pall滤芯单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。

pall滤芯液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
