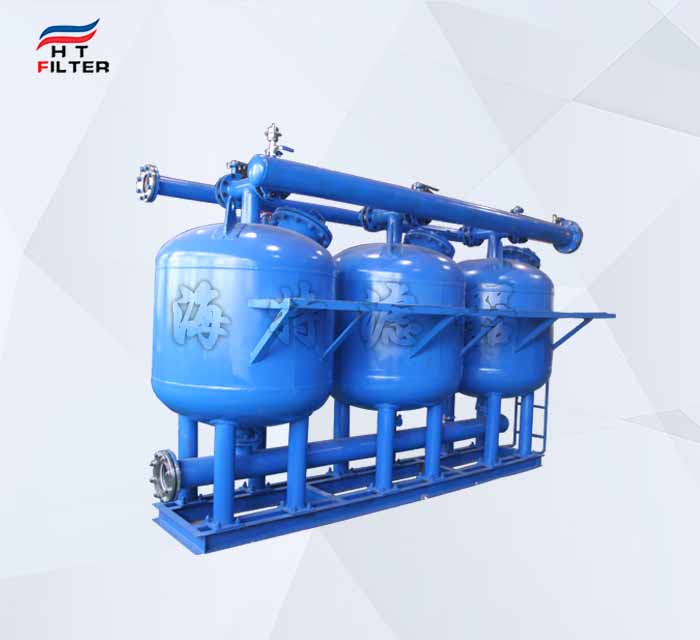

原水处理系统多罐浅层砂过滤器

基本参数
型号:HTQ-36 材质:不锈钢
过滤精度: 粗过滤 公称压力: 1.6Mpa
过滤介质: 水 结构形式: 筒式

产品简介:

原水处理系统多罐浅层砂过滤器是由多个标准高速砂缸单元组成,过滤器内部设有独特的布水器和集水器,拥有独特的双向自动冲洗阀,可实现在正常系统运行中多个标准...

产品简介

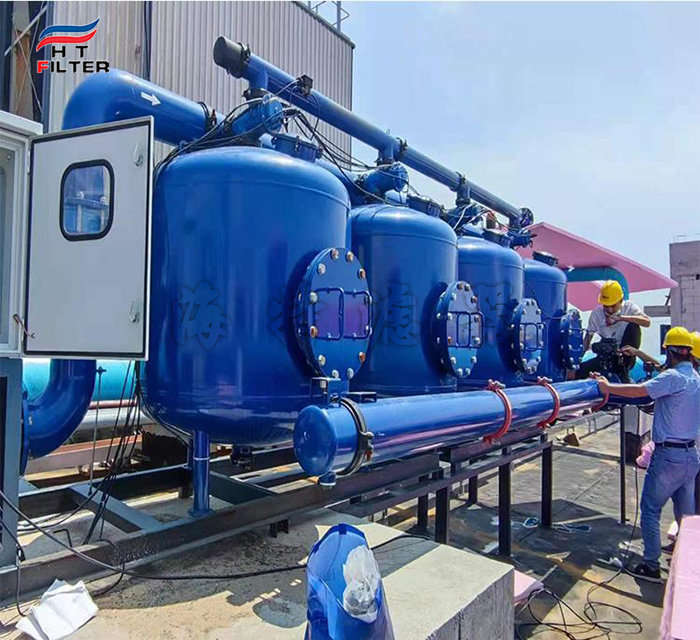

原水处理系统多罐浅层砂过滤器是由多个标准高速砂缸单元组成,过滤器内部设有独特的布水器和集水器,拥有独特的双向自动冲洗阀,可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗,全自动程序控制。具有反冲洗用水量小,设备安装方便,易于操作等优点。该设备流量大,无需维护。根据不同的用户要求,有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。过滤单元从 16 寸(400mm)至 96 寸(2400mm)多种规格,可以有不同的安装方式。
浅层砂过滤器可作为独立的过滤系统,利用现有工艺中的供水泵,如果是作为旁滤,也可以单独配备它自己的泵。过滤器也可以多个处理单元安装在公用管道上,这样可以实现此系统无限过滤能力。
水处理设备产品推荐:
工业浊环水浅层砂过滤器   农田水利灌溉浅层砂过滤器   电厂钢厂浊环水浅层砂过滤器


技术参数

型号 直径(mm) 进出口径(DN) 建议反冲洗流量(m³/h) 过滤面积(m³) 最大流量(m³/h)
HTQ-16 400 40/50 6 0.2 12
HTQ-20 500 50 15 0.3 30
HTQ-30 750 80 25 0.5 50
HTQ-36 900 80 35 0.7 70
HTQ-48 1200 80 50 1.2 100
HTQ-54 1400 100 72 1.48 144
HTQ-60 1500 100 90 1.82 180
HTQ-66 1700 100 108 2.21 216
HTQ-72 1800 150 128 2.63 256
HTQ-78 2000 150 150 3.08 300
HTQ-84 2100 150 175 3.58 350
HTQ-90 2200 150 200 4.11 400
HTQ-96 2400 200 228 4.67 456
问:浅层砂过滤器反洗有哪几种控制方式?
答:过滤系统的反洗有手动,半自动和全自动三种方式,分别可通过手动按钮、PLC、压力差进行启动。反洗周期和反洗时间长短可调,出厂时设定为 3 分钟。这个控制由 DLFCS 自动过滤控制系统来实现。用户也可选择 PLC 控制系统,可以实现集中或远程通讯等高要求的控制。
问:浅层砂过滤器反洗过程。
答:随着杂质在填料层中不断聚积 , 内部压头损失将不断增大。当进、出水压头损失达到设定值或达到设定时间时 , 系统将自动激活定压差装置使其转换至反洗状态 , 当此台反洗结束,水力阀改变给水方向从而实现逐台反洗 , 更便于清洗聚积起来的杂质
问:循环冷却水系统里为什么要用浅层砂过滤器?
答:因为循环冷却水系统是开式系统,空气中的灰尘、杂质以及管路中的水垢都会进入水中使水质变差,杂质变多就容易堵塞换热器的铜管,降低换热率,影响整个冷却系统效果。
问:浅层砂过滤器如何选型?
答:需要用户提供过滤流量、过滤介质、进出口口径、工作压力等
问:浅层砂过滤器与传统过滤器相比具有哪些优势?
答:反冲洗时系统不间断供水,反洗耗水量低,占地面积小,不需要专门的地基处理,全自动控制,维护简单,可有效降低浊度,因此针对循环冷却水流量较大,过滤速度较快的工况,浅层砂过滤器是首选 。


产品特点

  • 过滤速度快:高滤速,低压损,彻底解决普通机械介质过滤器滤速慢,流量小的问题。
  • 模块化设置:占地面积小,配管少,投资省。占地面积减少 40% 以上,配管工程量减少 50% 以上。
  • 多个控制方式:手动、半自动、全自动反洗可选,充分满足您的需要。
  • 反清洗功能:反洗水源可选系统内、水塔或外源水源,并可自动切换(特殊要求时)。
  • 可多罐并联使用:可单个过滤单元,也可多过滤单元组合,处理流量可任意扩充。
  • 壳体材质:壳体及管路采用不锈钢材质制作。也可采用碳钢 Q235B 经磷酸盐表面处理,内外表面防腐。

应用领域

1. 工业用水的过滤---对水质有一定系统要求。如:钢厂氧枪水、锅炉、热交换器供水的过滤等,可过滤掉水中的杂质,避免管路及喷嘴的堵塞。
2.工业循环水的过滤系统。
3.原水的处理---可对地表河水、湖水、海水、水库水、井水以及城市自来水作为水源的城市小区分质供水等进行过滤,除去水中的砂粒、悬浮物、藻类、有机物等。
4.农业灌溉---尤其适用于高流量、杂质含量好的水源,如农田水利灌溉、公园及高尔夫球场上草坪的灌溉等。
5.食品加工工业用水,造纸行业,电厂工业循环水的处理等,工业及医疗用纯净水的预处理。工业生产水的再循环、工业废水处理。
6.水产业、游泳及水上乐园等行业。
